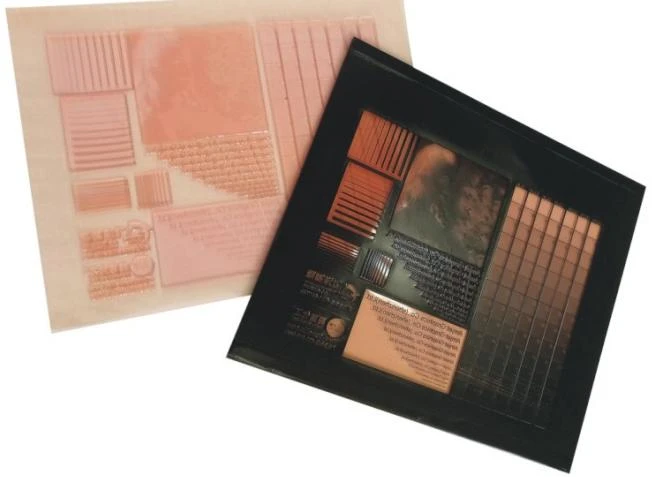

Flexopolymérová tlačová CTP platňa

Digitálna solventná flexotlačová doska





Po digitálnom zobrazení prostredníctvom filmovej expozície alebo systému výroby CTP platní- musia flexibilné živicové fotosenzitívne platne prejsť sériou krokov spracovania-vrátane spätnej expozície, hlavnej expozície, umývania, sušenia a následnej{2}}úpravy-, aby sa stali tlačovými platňami.



1. Expozičná jednotka



(1) Spätná expozícia
Doska sa umiestni do expozičnej zásuvky nosnou fóliou smerom nahor a ochrannou fóliou smerom nadol. Potom sa vystaví UV-svetlu, ktoré prechádza cez podporný film a iniciuje polymerizáciu vrstvy fotocitlivej živice. Tento krok je nevyhnutný pre vytvorenie stabilnej základnej vrstvy a vytvorenie základu pre reliéf.
Optimálne trvanie expozície chrbta sa určuje štandardizovaným testovaním.



(2) Hlavná expozícia
Počas hlavnej expozície sa platňa umiestni podpornou fóliou nadol. Ochranná vrstva sa odstráni a negatívny film nesúci obsah obrazu sa umiestni priamo na fotocitlivú živicu. Potom sa aplikuje vákuová fólia a vzduch sa evakuuje, aby sa zabezpečil tesný kontakt medzi fóliou a povrchom dosky. UV-svetlo prechádza filmom, čo spôsobuje, že exponované oblasti živice sa-prepájajú a vytvárajú latentný reliéfny obraz.
Medzi kľúčové faktory v tejto fáze patrí optická hustota filmu a účinnosť vákuového ťahania. Vysoká hustota filmu zaisťuje úplné blokovanie UV svetla v oblastiach, ktoré nie sú -obrazové, zatiaľ čo silné vákuum minimalizuje zvyškový vzduch, ktorý môže spôsobiť halenie alebo stratu detailov.
Hlavný expozičný čas je tiež určený testovaním.

Metódy zobrazovania flexografickej platne
Tradičná{0}}výroba flexoplatní sa opiera o filmovú-expozíciu, zatiaľ čo moderné flexotechnické systémy CTP často používajú technológiu laserovej-ablatovanej masky na priame digitálne zobrazovanie.



2. Umývacia jednotka

Po vystavení sa platňa podrobí procesu umývania, aby sa odstránila nevytvrdená živica-t. j. oblasti, ktoré vplyvom UV žiarenia nepolymerizovali. Premývacie rozpúšťadlo rozpúšťa neexponovanú živicu a zanecháva za ňou krížový{2}}reliéf, ktorý tvorí tlačený obraz.

Na zabezpečenie vysokokvalitného{0}}výstupu platní musí automatické umývacie zariadenie spĺňať nasledujúce požiadavky:

Premývacie rozpúšťadlo-zvyčajne zmes n-butanolu a tetrachlóretylénu so špecifickou hmotnosťou približne 1,418 – by sa malo udržiavať pri konštantnej teplote okolo 20 stupňov . Konzistencia teploty je kritická v rôznych prevádzkových prostrediach.

Zariadenie by malo umožňovať nastaviteľnú rýchlosť kefy a čas umývania pre rôzne typy platní. Výška kefy musí byť tiež nastaviteľná, aby vyhovovala rôznym hrúbkam dosky.

Systém by mal automaticky zistiť dĺžku platne a zodpovedajúcim spôsobom riadiť pohyb kefy a cirkuláciu rozpúšťadla.

Kefy musia mať primeranú tvrdosť: ani príliš mäkké, čo by ohrozilo účinnosť čistenia, ani príliš tvrdé, ktoré by mohli poškodiť povrch dosky.

Jednotka by mala obsahovať funkcie automatického predhrievania a sušenia, zvyčajne pri teplote okolo 60 stupňov, aby sa zabezpečilo, že dosky po odstránení neobsahujú žiadne zvyšky rozpúšťadla.

Systém automatického dopĺňania čerstvého rozpúšťadla je potrebný na udržanie výkonu umývania, ktorý zaisťuje čisté oblasti bez obrazu a ostré grafické detaily.

Umývacia jednotka musí byť dobre-utesnená a vybavená podtlakovou ventiláciou na zachytávanie prchavých organických zlúčenín, čím sa zabezpečí bezpečný a environmentálne kontrolovaný pracovný priestor.



Normálny formát flexoplatničky:

762 x 1016 mm (30 x 40 palcov)

1067 x 1524 mm (42 x 60 palcov)

1270 x 2032 mm (50 x 80 palcov)



Sila EcooGraphix Flexo CTP:



1. Jednoduchá obsluha
Nakladanie tanierov je pozoruhodne jednoduché a efektívne. Stačí umiestniť platňu a stlačiť jediné tlačidlo; systém dokončí celý proces nakladania v priebehu niekoľkých sekúnd, čím sa minimalizujú zásahy operátora a čas nastavenia.

2. Dynamické automatické-zaostrovanie
Tento systém je vhodný pre široký rozsah hrúbok platní, od 0,15 mm do 1,7 mm, bez manuálneho nastavenia. Jeho dynamický mechanizmus automatického-zaostrovania nepretržite udržiava optimálne zaostrenie počas prevádzky, čím zaručuje konzistentne ostrú reprodukciu bodov a vynikajúcu kvalitu obrazu.

3. Vysokorýchlostný-automatický{2}}vyvažovací systém
Obsahuje automatický systém vyvažovania bubna, ktorý kalibruje polohu balančných blokov za menej ako 5 sekúnd. To zaisťuje dokonalú stabilitu aj pri maximálnych otáčkach, čo je kľúčové pre výkon bez vibrácií-a vysoko{3}}kvalitný výstup.

4. Automatická redundancia laserových kanálov
Aby sa maximalizovala doba prevádzkyschopnosti, stroj obsahuje inteligentný laserový prepínač kanálov. V prípade zlyhania jednotlivého laserového kanála systém automaticky presmeruje-výstup do najdlhšieho dostupného nepretržitého pracovného kanála, vďaka čomu môže výroba pokračovať bez prerušenia.

5. Lineárny motorový pohon
Použitie pohonu lineárnym motorom sa premieta do vynikajúceho výkonu: poskytuje vyššiu presnosť polohovania, jednoduchšiu mechanickú štruktúru s menším počtom pohyblivých častí a lepšiu dlhodobú{0}}spoľahlivosť v porovnaní s konvenčnými systémami.

6. Predĺžená životnosť a záruka
Kľúčové komponenty sú vyrobené s ohľadom na odolnosť, najmä lasery, ktoré sa môžu pochváliť životnosťou presahujúcou 10 000 hodín. Toto je podporené komplexnou zárukou na náhradné diely, ktorá zabezpečuje nízke náklady na vlastníctvo a dlhodobú-prevádzkovú spoľahlivosť.



Model	FL-600SM FL-600EM
Laserový kanál	32CH	16CH
Výstupná rýchlosť	2.5 m2/h	1.25 m2/h
Max.šírka	26'' x 17''/680 mm x 430 mm
Min. Šírka	100 mm x 100 mm
Typ dosky	Tepelne korozívny film,Digitálna reliéfna flexoplatnička (umývanie vodou-), digitálna flexoplatnička (rozpúšťadlo{1}}umývanie), digitálna platňa na báze ocele (umývateľná vodou/alkoholom)
Hrúbka dosky	0.15mm - 1.7 mm
Aplikácia	Značka a ochranná známka
uznesenia	4000 dpi
Nakladanie tanierov	Manuálne nakladanie a vykladanie
Rozhranie	USB 2.0
Nastavenie zaostrenia	Opravenézameranie
LaserSila	Vysokovýkonná polovodičová laserová dióda{0}
Veľkosť zariadenia (ŠxHxV) mm	1087x770x1000
Čistá hmotnosť	400 kg
Sila	Jednofázové: 220V/50HZ, 60HZ/3KW
Životné prostredie	Odporúčaná teplota: 18-30stupňavlhkosť: 10 %- 80 %





Model	VULCAN-5080S	VULCAN-5080F
Expozičná metóda	Externý bubon
Zobrazovací systém	1064nm vláknové laserové zariadenie (hlavy H256)
Priepustnosť	3 m2/hod pri 5080 dpi	5 m2/hod pri 5080 dpi
	50 * 80 palcov, trvá 45 minút	50 * 80 palcov, trvá 30 minút
Veľkosť vystavenia	Max.rozmer 1270*2032mm, min. Rozmer 200*200 mm
Typ média	Suchá ablačná fólia, Digitálna knižná doska na umývanie vodou. Digitálna flexoplatnička na umývanie vodou, Digitálna flexoplatnička na umývanie rozpúšťadlom
Hrúbka dosky	0,140 mm až 6,35 mm
Rozlíšenie	5080DPI (kompatibilné s 2540DPI), možno rozšíriť na podporu 10160DPI
Nakladanie tanierov	Automatické/manuálne nakladanie tanierov
Čistá hmotnosť	2500 kg
Veľkosť stroja (ŠxDxV) mm	2970*1705*1537 mm (D*Š*V)
Napájanie	Trojfázové napätie: 380V, Max. Výkon (špičková hodnota) 16 kw
Prevádzka Životné prostredie	odporúčané: 15-30 stupňov , Max.21-25 stupňov , vlhkosť: 40-70 %



Systém 5080 Computer To Flexo Plate využíva najnovší vývoj technológie laserovej hlavy H256.

Plná veľkosť výstupu platne 50 palcov × 80 palcov potrebuje iba 30 minút.



Proces výroby digitálnych Flexo CTP platní
Najprv použite počítač na vytvorenie grafiky, obrázkov, textu atď., ktoré chcete vyryť.

Potom špeciálny počítačový zobrazovací softvér prevedie grafickú informáciu originálu na vykonateľné relevantné parametre, ako je hĺbka, veľkosť a tvar pre moduláciu laserového lúča.

Riadiaci systém potom riadi pohyb laserového lúča podľa príkazu. Laser pôsobí na povrch materiálu a využíva silu lasera na abláciu grafických informácií do bodov.

Po ablácii sú zvyšky bodiek spracované špeciálnym zariadením.



Výhody priameho laserového gravírovania flexotlačových foriem
(1) Nie je potrebné sušiť a oplachovať, čo šetrí veľa peňazí a znižuje náklady.
(2) Ušetrite čas výroby platní
(3) Kvalita gravírovania je stabilná a ľahko ovládateľná a bez umývania platne nedôjde k expanzii tlačovej dosky.
(4) Odstránenie veľkého množstva pomocných zariadení a zníženie investícií
(5) Bodky s rytím sú ostrejšie a strmšie ako tradičné bodky a bodky sú okrúhle. Vysoký kontrast a miera zvýšenia malých bodov.
(6) Celý pracovný proces je plne digitalizovaný a priemyselný proces je značne zjednodušený. Je tiež jednoduchšie dosiahnuť kontrolu kvality.



Ďalšie vybavenie potrebné na výrobu flexo platní:



Stroj na osvetľovanie flexo platne zadnej fólie



Umývačka flexo tanierov



Sušiaci stroj na ľahké ošetrenie flexo platní



Procesor Flex Plate All In One
